BRL500型雷達式水位計懸臂長度和支架長度的選取
BRL500型雷達式水位計懸臂長度和支架長度的選取
安裝雷達式水位計時，雷達式水位計懸臂一般多么長及雷達水位計支架怎么制作，這是初次安裝雷達水位計經常碰到的問題，通過本文簡單介紹，希望大家能夠?qū)走_(dá)水位計的安裝起到一定的幫助。
1、雷達水位計安裝支架加工和安裝
雷達水位計安裝支架長度和水位計安裝立桿高度由用戶根據現場環境自行確定加工和安裝（如下圖所示），必須保證水位計能測到最低水位的水面和在水位計測量范圍之內。整套水位計安裝支架必須進行防銹（刷漆）處理。

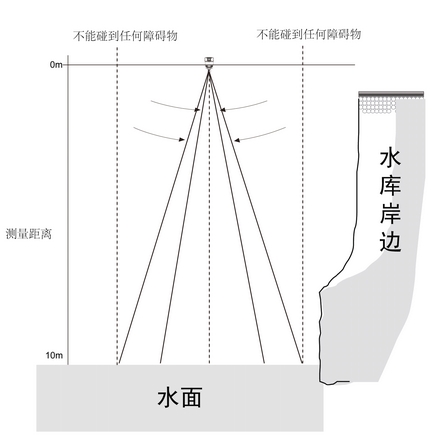

①因?yàn)槔走_(dá)水位計發射的信號跟手電筒光一樣，呈圓錐形向外擴散，所以要求在最大量程的前提下，發射的信號不能遇到除目標水面以外的任何障礙物。

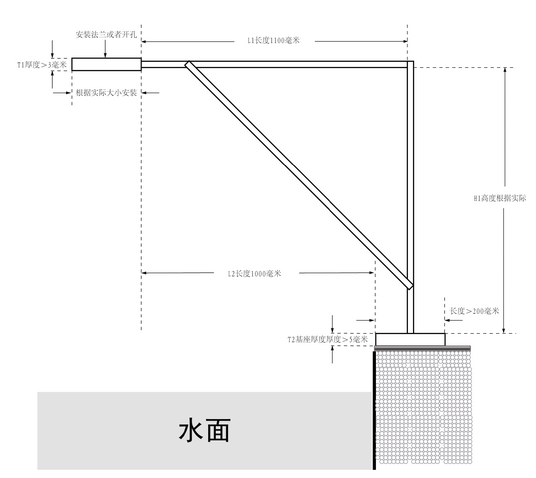

為保證雷達水位計測量到最低水位時不遇到除水面外的障礙物，各量程雷達水位計伸出橫臂的長度也不同，可參看下表制作支架橫臂長度。（參考下頁圖）
|
量程（米） |
L1(米) |
L2(米) |
T1(毫米) |
|
10 |
1.1 |
1 |
﹥5 |
|
20 |
1.6～1.7 |
1.5 |
﹥10 |
|
30 |
2.2～2.4 |
2.1 |
﹥10 |
|
40 |
2.9～3.1 |
2.7 |
﹥10 |
|
50 |
3.5～3.7 |
3.3 |
﹥10 |
|
70 |
4.2～4.6 |
4.2 |
﹥10 |
②制作安裝支架時如果條件允許應在伸出取的橫臂和立桿之間加活動鎖扣，保證伸出去的橫臂能夠收回，以方便維護檢修更換雷達水位計。
③所有電纜都要穿管安裝，所有進出線口都必須密封好，不能進水。
④安裝完畢后，在有風或者有其他沖擊情況下，支架不會晃動、顫抖。
⑤安裝支架應加裝避雷針和做接地處理，以減少雷擊對設備的損壞。
2、雷達水位計安裝支架固定好后將雷達水位計固定在安裝支架上，雷達水位計的發射天線應與水面平行，不能傾斜。
